沧州欧谱新推出的OU2100里氏便携式硬度计是一种便携式硬度测量仪器,可方便快捷地对对多种金属材料进行测量,并且可以在不同硬度制式间自由转换,可以预先设置公差限,超出范围自动报警。测试精度高、体积小、操作容易、携带方便,测量范围宽的特点,它是以里氏硬度为原理,测出里氏(HL)硬度值经过程序自动转换成布氏,洛氏,维氏,肖氏等硬度值,还可以配置各种测试配件,来满足于各种测试条件和环境,主要适用于金属材料的快速硬度测试,特别适宜对大型零部件及不可拆卸部件的现场硬度测试。
在现有数据表基础上,新增了四种材料硬度制:D型冲击装置合金工具钢增加了HRA、HB;铸铝合金HV项;C型冲击装置增加了铸铝合金HV项;而且,更值得一提的是,开发了《用户材料》功能,实现了用户可以对特殊材料测试的需求!极大的拓展了里氏硬度计使用范围。是目前国内外所有仪器都不具备的。
全封闭的金属外壳,抗振动、冲击和电磁干扰,符合人体工程学设计。坚固耐用。依托稳定的低功耗IC集成电路,可配置D,DC,D+15,DL,C,G,E等多种冲击装置,工作安静,操作灵活,满足不同个性化用户的现场需求。
钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金(黄铜)、铜锡合金(青铜)、纯铜、锻钢
· 采用大屏幕 真彩屏液晶显示器及WOINDOWS界面,内容生动丰富、信息清晰直观。
· 全封闭的金属外壳,抗振动、冲击和电磁干扰,(塑料遇油污破损严重)
· 测试六种硬度制(HL、HV、HRC、HRB、HB、HS),自由转换、即刻显示。
· 全中文菜单式操作,测量方向可以任意,操作简单、方便;
· 大屏幕点阵液晶背光显示,方便在光线昏暗环境中使用;
· 根据市场需求新增了四种材料硬度值,D型冲击装置合金工具钢增加了HRA、HB;铸铝合金HV项;C型冲击装置增加了铸铝合金HV项;
· 具有《用户材料》功能,理论上可以测试所有金属材料的硬度。
· USB即插即用接口设计,可以方便、快捷地与PC机电脑进行数据交换和参数设定,轻松实现测量数据的海量存储;
· 一机可配备7种不同冲击装置使用,自动识别冲击装置类型,更换时无需重新校准;
· 人性化数据处理软件,数据处理软件具有传输测量结果、测值存储管理、测值统计分析、打印测值报告、批量设定仪器参数等丰富功能,
· 满足质量保证活动和管理的更高要求;
· 可存储600组数据(冲击次数32-1),每组数据包括单次测量值、平均值、测量日期、冲击方向、次数、材料、硬度制等信息;
· 可预先设置硬度值上、下限,超出范围自动报警,方便用户批量测试的需要;
· 支持"锻钢(Steel)"材料,当用D/DC型冲击装置测试"锻钢"试样时,可直接读取HB值,无需人工查表;
· 低功耗设计,电源采用3.7V锂电池,可持续工作200小时(不开背光);
测量范围 | (170-960)HLD,(17-68.5)HRC,(19-651)HB,(80-976)HV,(30-100)HS,(59-85)HRA(13 -100)HRB |
测量方向 | 支持360°(垂直向下、斜下、水平、斜上、垂直向上) |
硬度制式 | 里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、维氏(HV)、肖氏(HS) |
测量材料 | 钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、 铜锌合金(黄铜)、铜锡合金(青铜)、纯铜、锻钢 |
测试精度 | 示值误差±4HLD:±1 HRC:±1 HB:示值重复性±4HLD |
显 示 | 2.4寸全视角 TFT 液晶 |
数据存储 | 最大600组(冲击次数32~1) |
工作电压 | 3.7V锂电池 |
持续工作时间 | 约200小时(不开背光时) |
相对湿度 | ≤90% |
操作温度 | -20~+60℃ |
存储温度 | -30℃~+60℃ |
外形尺寸 | 155×80×35mm(主机) |
重 量 | 约0.6kg(主机) |
使用环境 | 周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘 |
标准配置 | 序号 | 名称 | 数量 |
1 | 仪器主机 | 1台 | |
2 | D型冲击装置 | 1只 | |
3 | 标准里氏硬度块 | 1块 | |
4 | 尼龙刷A | 1只 | |
5 | 小支承环 | 1只 | |
6 | 随机资料 | 1份 | |
7 | ABS仪器箱 | 1只 |
选择配置 | 序号 | 名称 | 数量 | 备注 |
1 | 异型冲击装置 | 7种 | ||
2 | 异型支撑环 | 12个 | ||
3 | 冲击球头 | 2种 | ||
4 | 数据传输及分析软件光盘 | 1套 | 计算机上应用 | |
5 | 通信电缆 | 1条 | ||
6 | 尼龙刷B | 1个 | G型冲击装置时使用 | |
7 | 更换冲击球头工具 | 1只 |

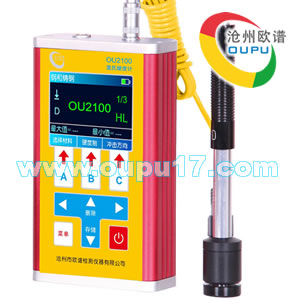

产品图片 | |||
型号 | OU2000 | OU2100 | OU2200 |
硬度制式 | 里氏(HL)、布氏(HB)、洛氏B(HRB)、 洛氏C(HRC)、洛氏A(HRA)、 维氏(HV)、肖氏(HS) | 里氏(HL)、布氏(HB)、洛氏B(HRB)、 洛氏C(HRC)、洛氏A(HRA)、 维氏(HV)、肖氏(HS)、抗拉强度 | 里氏(HL)、布氏(HB)、洛氏B(HRB)、 洛氏C(HRC)、洛氏A(HRA)、 维氏(HV)、肖氏(HS)、抗拉强度 |
测量材料 | 钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、 铜锌合金(黄铜)、铜锡合金(青铜)、纯铜、锻钢 | ||
屏幕 | 四分之一点阵液晶 | 2.4寸全视角 TFT 液晶 | 2.4寸全视角 TFT 液晶 |
操作系统 | 列表式 | WOINDOWS界面 | WOINDOWS界面 |
背光 | 有 | 有 | 有 |
通讯功能 | 无 | 有 | 有 |
数据存储 | 无 | 有 | 有 |
打印功能 | 无 | 无 | 有 |
电池 | 1.5V×3 | 3.7V锂电池 | 6V镍氢电池组 |
统计功能 | 无 | 测量次数、最大值、最小值、平均值 | 测量次数、最大值、最小值、平均值 |
可选冲击装置 | D | D/DC/DL/C/G/E/D+15 | D/DC/DL/C/G/E/D+15 |
语言 | 中文 | 中文/英文 | 中文/英文 |

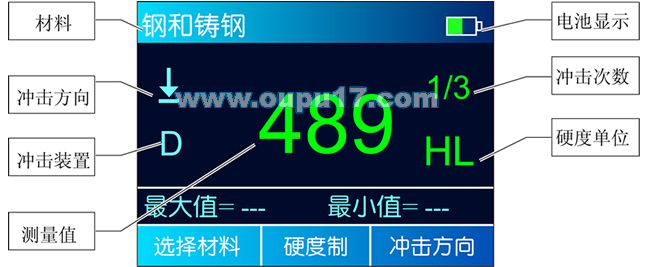

开机后仪器会自动进入主显示界面,如下图所示:
主显示界面说明
材 料:当前设定的材料。
冲击方向:当前冲击方向。
硬度制式:当前测量值的硬度制式。
电池电量:不充电时显示剩余电量,充电时显示充电程度。
测 量 值:当前单次测量值(无平均值提示),当前平均值(有平均值提示)。
显示“-HI-”表示超过转换或测量范围,“-LO-”表示低于转换或测量范围。
冲击次数:测量时显示已经完成的冲击次数,用按键设置冲击次数时显示设置的冲击次数,浏览单次测量值时显示单次测量值的对应次数。
平均值图标:达到设定的冲击次数后,平均值图标“AVE”出现。
存储图标:对仪器内的存储器操作时,该图标出现;存储过程中,该图标闪烁显示。

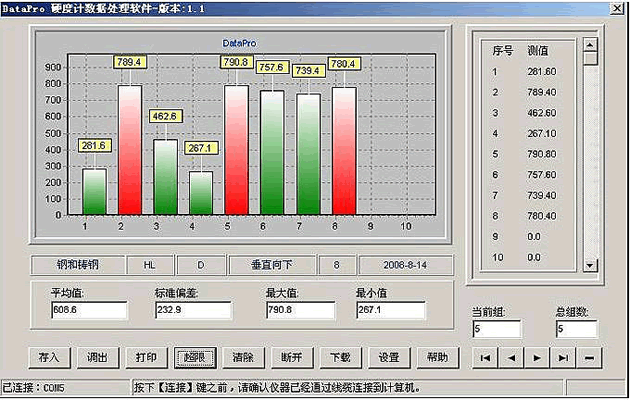

·存入:将测量出来的数据存储
·调出:将数据从主机中调出
·打印:将数据打印输出,A4界面
·超限:设置公差限后的超限显示
·清除:清除测量数据
·连接:设定与主机连接
·断开:设定与主机断开
·下载:把数据下载到本地,实现海量存储
·设置:参数设置
·帮助:即时帮助功能
材料 | 硬度制 | 冲击装置 | |||||
D/DC | D+15 | C | G | E | DL | ||
Steel and cast steel 钢和铸钢 | HRC | 17.9~68.5 | 19.3~67.9 | 20.0~69.5 | 22.4~70.7 | 20.6~68.2 | |
HRB | 59.6~99.6 | 47.7~99.9 | 37.0~99.9 | ||||
HRA | 59.1~85.8 | 61.7~88.0 | |||||
HB | 127~651 | 80~638 | 80~683 | 90~646 | 83~663 | 81~646 | |
HV | 83~976 | 80~937 | 80~996 | 84~1042 | 80~950 | ||
HS | 32.2~99.5 | 33.3~99.3 | 31.8~102.1 | 35.8~102.6 | 30.6~96.8 | ||
Steel锻钢 | HS | 32.2~99.5 | |||||
CWT、ST 合金工具钢 | HRC | 20.4~67.1 | 19.8~68.2 | 20.7~68.2 | 22.6~70.2 | ||
HV | 80~898 | 80~935 | 100~941 | 82~1009 | |||
HRA | 60.7~92.6 | ||||||
HB | 232~625 | ||||||
Stainless steel 不锈钢 | HRB | 46.5~101.7 | |||||
HB | 85~655 | ||||||
HV | 85~802 | ||||||
GC. IRON 灰铸铁 | HRC | ||||||
HB | 93~334 | 92~326 | |||||
HV | |||||||
NC、IRON 球墨铸铁 | HRC | ||||||
HB | 131~387 | 127~364 | |||||
HV | |||||||
C.ALUM 铸铝合金 | HB | 19~164 | 23~210 | 32~168 | |||
HRB | 23.8~84.6 | 22.7~85.0 | 23.8~85.5 | ||||
HV | 83.2~648.2 | ||||||
BRASS 铜锌合金 | HB | 40~173 | |||||
HRB | 13.5~95.3 | ||||||
BRONZE铜锡(铝)合金 | HB | 60~290 | |||||
COPPER纯铜 | HB | 45~315 |
异型冲击装置 | DC(D)/DL | D+15 | C | G | E |
冲击能量 | 11mJ | 11mJ | 2.7mJ | 90mJ | 11mJ |
冲击体质量 | 5.5g/7.2g | 7.8g | 3.0g | 20.0g | 5.5g |
球头硬度 | 1600HV | 1600HV | 1600HV | 1600HV | 5000HV |
球头直径 | 3mm | 3mm | 3mm | 5mm | 3mm |
球头材料 | 碳化钨 | 碳化钨 | 碳化钨 | 碳化钨 | 金刚石 |
冲击装置直径 | 20mm | 20mm | 20mm | 30mm | 20mm |
冲击装置长度 | 75mm | 162mm | 141mm | 254mm | 155mm |
冲击装置重量 | 50g | 80g | 75g | 250g | 80g |
试件最大硬度 | 940HV | 940HV | 1000HV | 650HB | 1200HV |
试件表面平均粗糙度Ra | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm |
试件最小重量 | >5kg | >5kg | >1.5kg | >15kg | >5kg |
可直接测量需稳定支撑 | 2~5kg | 2~5kg | 0.5~1.5kg | 5~15kg | 2~5kg |
欧谱硬度计需密实耦合 | 0.05~2kg | 0.05~2kg | 0.02~0.5kg | 0.5~5kg | 0.05~2kg |
试件最小厚度密实耦合 | 5mm | 5mm | 1mm | 10mm | 5mm |
硬化层最小深度 | ≥0.8mm | ≥0.8mm | ≥0.2mm | ≥1.2mm | ≥0.8mm |
硬度 | 压痕直径 | 0.54mm | 0.54mm | 0.38mm | 1.03mm | 0.54mm | ||||
压痕深度 | 24μm | 24μm | 12μm | 53μm | 24μm | |||||
硬度 600HV时 | 压痕直径 | 0.54mm | 0.54mm | 0.32mm | 0.90mm | 0.54mm | ||||
压痕深度 | 17μm | 17μm | 8μm | 41μm | 17μm | |||||
硬度 800HV时 | 压痕直径 | 0.35mm | 0.35mm | 0.35mm | ---- | 0.35mm | ||||
压痕深度 | 10μm | 10μm | 7μm | 10μm | ||||||
沧州欧谱冲击装置 适用范围 | DC型测量孔或园柱筒内; DL型测量细长窄槽或孔;D型用于常规测量 | D+15型接触面细小,加长,适宜测量沟槽或凹入的表面 | C型冲击力小,对被测表面损伤很小,不破坏硬化层, 适合测量小轻薄部件及表面硬化层。 | G型 测量大厚重及表面较粗糙的铸锻件 | E型 测量硬度极高材料 |

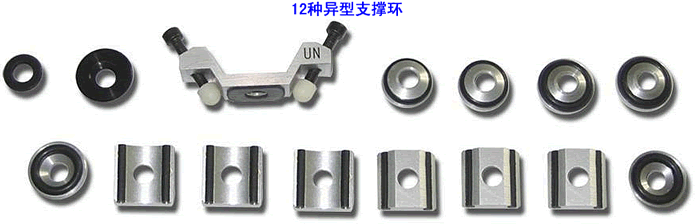

序号 | 代号 | 型号 | 简图 | 备注 |
1 | 03-03.7 | Z10-15 | 测外圆柱面R10~R15 | |
2 | 03-03.8 | Z14.5-30 | 测外圆柱面R14.5~R30 | |
3 | 03-03.9 | Z25-50 | 测外圆柱面R25~R50 | |
4 | 03-03.10 | HZ11-13 | 测内圆柱面R11~R13 | |
5 | 03-03.11 | HZ12.5-17 | 测内圆柱面R12.5~R17 | |
6 | 03-03.12 | HZ16.5-30 | 测内圆柱面R16.5~R30 | |
7 | 03-03.13 | K10-15 | 测外球面SR10~SR15 | |
8 | 03-03.14 | K14.5-30 | 测外球面SR14.5~SR30 | |
9 | 03-03.15 | HK11-13 | 测内球面SR11~SR13 | |
10 | 03-03.16 | HK12.5-17 | 测内球面SR12.5~SR17 | |
11 | 03-03.17 | HK16.5-30 | 测内球面SR16.5~SR30 | |
12 | 03-03.18 | UN | 测外圆柱面,半径可调R10~∞ |
序号 | 冲击装置类型 | 标准里氏硬度块硬度值 | 示值误差 | 示值重复性 |
1 | D | 760±30HLD | ±6 HLD | 6 HLD |
2 | DC | 760±30HLDC | ±6 HLDC | 6 HLD |
3 | DL | 878±30HLDL | ±12 HLDL | 12 HLDL |
4 | D+15 | 766±30HLD+15 | ±12 HLD+15 | 12 HLD+15 |
5 | G | 590±40HLG | ±12 HLG | 12 HLG |
6 | E | 725±30HLE | ±12 HLE | 12 HLE |
7 | C | 822±30HLC | ±12 HLC | 12 HLC |
